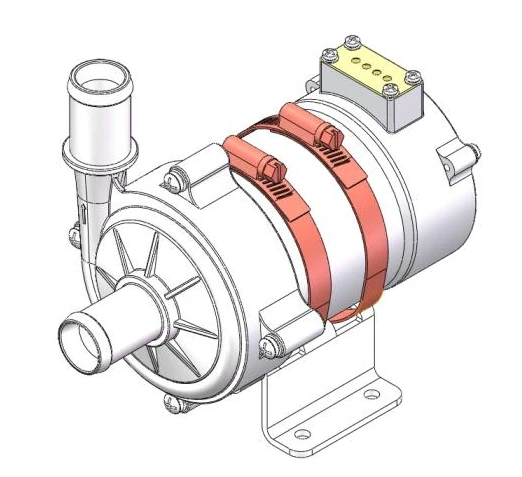

240W電子ウォーターポンプ





この 240 W 電子ウォーター ポンプは、ブラシレス DC モーターによって駆動される速度調整可能なポンプであり、モーターの回転はコントローラーによって制御されます。-



この 240W 電子ウォーター ポンプは、自動車エンジンの主冷却システム、補助冷却システム、バッテリー パック冷却システム、およびエネルギー貯蔵装置で使用できます。さまざまな放熱ポイントに冷媒を流すためのエネルギーを提供し、さまざまな熱制御システムの効果を最大化し、安定した動作を保証します。





1 構造組成



このシリーズの 240 W 電子ウォーター ポンプは、ブラシレス モーター駆動のキャンド モーター ポンプです。-主なコンポーネントは次のとおりです。

1. DC ブラシレス モーターには、回転アセンブリ (インペラ アセンブリ、シールド アセンブリ、フランジ、ローター アセンブリ) とステーター ハウジングが含まれます。
2. メインコントロールユニットと通信し、DC ブラシレスモーターを制御するコントローラー (PCB アセンブリ)。
3. 車両、エンジン、冷却システムに接続するためのポンプカバー。
4. 車両と接続するためのコネクターを備えたブラシレスモーターのリアカバー。



2 基本パラメータ



1	製品名	電動ウォーターポンプ
2	製品型式	02.03.622.2019
3	定格電圧	DC24V
4	動作電圧範囲	DC18V-32V
5	定格電流	11.5A以下
6	入力電力	240W
7	定格流量	3000L/h以上@13m
8	最大揚程	20m以上



3 パフォーマンスパラメータ



1	寿命	20000時間以上
2	防水定格	IP68
3	色	黒
4	環境評価	RoHS環境要件に準拠
5	フレーム素材	ADC12
6	騒音レベル	1メートルの距離で60dB以下
7	シール性能	試験圧力400kPa、試験時間10秒、漏れ量120Pa以下
8	動作原理	渦巻ポンプ
9	応用	車載水循環冷却システム



4 パフォーマンス曲線



5 使用環境



1	動作温度	-50度～125度
2	保管温度	-50度～125度
3	液体タイプ	不凍液
4	電源タイプ	直流電源



6 推奨設置角度



推奨取り付け角度:

設置後は、下図に示すように、吸気口の中心線と水平面との間の角度を -5 度から +5 度の範囲に維持してください。

設置後は、下図に示すように、吐水口の中心線と水平線との角度を 5 度から +90 度の範囲に保ってください。



★具体的な取付方法については弊社技術者への確認が必要です。





	ピン	ピン	説明	最大動作電流
	1	電源のマイナス端子	力	11.5A
	4	電源のプラス端子	力	11.5A





逆接続保護

通常の動作電圧範囲内で、電源のプラス端子とマイナス端子が逆になった場合、ウォーターポンプは動作を停止し、フィードバック信号を出力しませんが、損傷することはありません。電源が正しく再接続されると、通常の動作が再開されます。



過電圧保護

電源電圧が 0.5 秒間 33V (±0.5V) を超えると、ウォーターポンプは動作を停止し、障害信号を発します。

電圧が 1 秒間 32V (±0.5V) 未満になると、ウォーターポンプが再起動します。



不足電圧保護

電源電圧が 0.5 秒間 17V (±0.5V) 未満になると、ウォーターポンプは動作を停止し、障害信号を発します。

電圧が 1 秒間 18V (±0.5V) を超えると、ウォーターポンプが再起動します。



ストールしたローターの保護

パイプライン内の異物によりローターが詰まると、ローターは自動的に動作を停止し、障害信号を発し、2 秒後に再び再起動します。障害が解決されない場合、ウォーターポンプは停止する前に 50 回再起動します。



アイドル運転保護

ウォーター ポンプの速度が 3400 rpm を超えると、ウォーター ポンプの消費電力が 60 W 未満の場合、ウォーター ポンプは低速動作状態に入り、15 分後に停止し、障害を報告し、電源投入後に動作を再開します。-低速動作中にパイプラインが通常に戻ると、ウォーターポンプは低速動作状態を終了します。-



過熱保護-

MCU の温度が 150 度を超えると、ウォーター ポンプが動作を停止し、障害信号が報告されます。温度が 145 度未満で 5 秒間続くと、ウォーターポンプが再起動します。



過電流保護

ウォーター ポンプが 55 A を超える電流を検出すると、ウォーター ポンプは動作を停止し、障害信号を報告し、3 秒後に再起動します。障害が解決されない場合、ウォーターポンプは停止する前に 50 回再起動します。





	故障現象	R簡単に	M方法
1	ウォーターポンプが作動していない	1. ローターに異物が付着して固着している。	ローターの焼き付きの原因となる異物を取り除きます。
		2. 制御基板が破損している。	ウォーターポンプを交換します。
		3. 電源コードが正しく接続されていません。	コネクタが正しく接続されていることを確認してください。
2	大きな騒音	1. ポンプ内に不純物が混入しています。	不純物を取り除きます。
		2. ポンプ内に排出できないガスが存在します。	液体ソース内に空気が存在しないように、水の出口を上に向けます。
		3. ポンプ内に液体がなく、ポンプが空になっています。	ポンプが液体を一定に供給できるようにします。





1. ウォーターポンプとパイプラインの接続がしっかりしていないか確認してください。緩んでいる場合はクランプレンチでクランプを締めてください。

2. ポンプヘッドとモーターを接続しているネジが締まっているかを確認します。緩んでいる場合はプラスドライバーで締め直してください。

3. ウォーターポンプの車体への固定を確認してください。緩んでいる場合はレンチで締めてください。

4. コネクタ内の端子が良好に接触していることを確認します。

5. 適切な放熱を確保するために、ウォーター ポンプの外面の埃や汚れを定期的に掃除してください。





1. ウォーターポンプは水平に、高温領域から離れ、低温または空気循環の良好な場所に設置し、入口抵抗を減らすためにラジエーターにできるだけ近づけて設置する必要があります。設置の高さは地面から 500 mm 以上、つまりラジエーターの全高の約 4 分の 1 である必要があります。-

2. 出口バルブを閉じた状態でウォーターポンプを連続運転しないでください。ポンプ本体内で媒体が蒸発します。ポンプを停止する場合、ポンプを停止する前に入口バルブを閉じないでください。流体の流れが突然中断されます。

液体を入れずにポンプを長時間使用することは固く禁止されています。潤滑が不足すると、内部部品の摩耗が促進され、ポンプの寿命が短くなります。

4. 冷却パイプのレイアウトでの曲げの使用を最小限に抑えて (出口での 90 度未満の曲げは厳しく禁止されます)、パイプの抵抗を減らし、妨げられない流れを確保します。

5. 初めて使用する前およびメンテナンス後は、ポンプと吸引パイプが冷却剤で満たされていることを確認するために、ウォーター ポンプを完全にパージする必要があります。

6. 0.35mm を超える不純物や磁性粒子を含む液体は使用しないでください。ポンプの詰まりや摩耗損傷の原因となります。

7. 低温環境では、使用する不凍液が凍ったり、過度に粘度が高くなったりしないようにしてください。

8. コネクタピンに水が付着している場合は、使用前に洗浄してください。

9. 長期間使用しない場合は、吸気口や排気口に塵埃が入らないように防塵カバーなどで覆ってください。

10. 電源を入れる前に、接続が正しいことを確認してください。誤動作の原因となります。

11. 冷却媒体は国家規格の要件を満たしている必要があります。
